逆变电源

PSM-U10微机监控器

  • PSM-U10微机监控器
  • PSM-U10微机监控器

· 产品类别:监控器

· 产品品牌:【中兴通】-PSM-U10微机监控器

· 关注人数:

· 联 系 人:甘先生   售前服务  售后服务

· 电 话:0755-27088301,27088362, 手机:075527088301 13823733845 13670034513

· 在线咨询:点击这里给我发消息 点击这里给我发消息

· 每周一品:【高频开关整流模块】

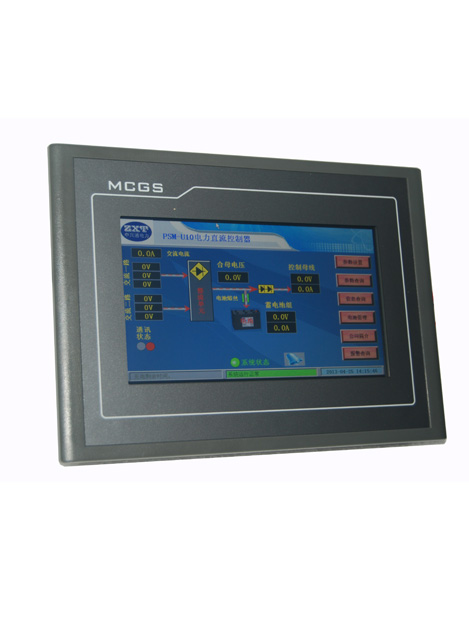

PSM-U10系列智能微机控制器是一套以嵌入式低功耗ARM9主频400MHZ的CPU为核心的高性能嵌入式一体化工控机。产品的人机界面设计可采用7英寸(10.4英寸、14英寸可选 )高亮度TFT液晶显示屏(分辨率800×480),四线电阻式触摸屏。同时还预装了微软嵌入式实时多任务操作系统WinCE.NET中文版,和嵌入式组态软件。使得监控系统运行更加稳健可靠。

1、 工作电压范围:    DC80--300V
2、 通讯方式:        数字RS-485
3、 DC24V输出:      DC24V 300mA
4、 工作温度:        -5℃----+50℃
5、 干节点输出:      8路
6、 开关量输入:      24路
7、 温度检测:        1路
注意事项:
在接入模块时,工作电源输入及控母、合母采样:将此插头对应点接入机柜相应母线上,请勿接反,线径≧0.5mm2。RS485的A、B请勿接反,否则将出现通信不上的情况。各个接口是否对号接入。
注意单元的使用方式以及通讯口根据监控系统的分配。

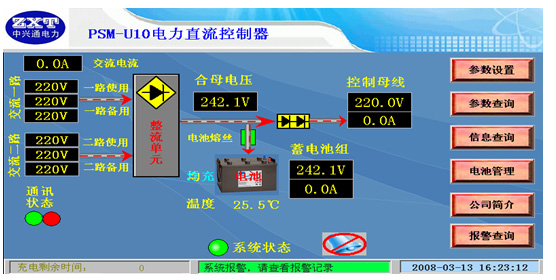

此界面显示公司标识,交直流信息,充电模式,系统通讯状态和工作状态。

通过触摸屏点击“参数设置”按钮,进入“权限管理”的界面,输入正确密码才能进入相应的界面进行参数设置修改。
通过触摸屏点击“参数查询”按钮,不用输入密码就可进入“参数查询”的界面,该界面的参数只能查看,不能修改。如需修改参数,请点击“参数设置”按钮进行相关设定。
通过触摸屏点击“信息查询”按钮,进入”绝缘监测,开关状态,电池巡检,充电模块”相关信息的查询。
通过触摸屏点击“电池管理”按钮,手动进行电池管理(均浮充的转换)。
通过触摸屏点击“公司简介”按钮,可以查看公司的介绍,联系方式等。

通过触摸屏点击“报警查询”按钮,可以查看在系统状态灯变红的相关具体告警内容。


2.2.1. 交直流参数设置界面:
2.2.2. 电池参数设置界面:
2.2.3. 绝缘参数设置界面:
2.2.4. 后台参数设置界面:
2.2.5. 开关量参数设置界面
2.2.6. 模块参数设置界面:
2.2.8. 时间语言设置界面
2.3. 参数查询界面
2.4. 信息查询界面
2.4.1. 电池信息查询界面
2.4.2. 模块信息查询界面
2.4.3.绝缘信息查询界面
2.4.4.开关信息查询界面
2.4.5.内部开关信息查询界面
2.5. 电池管理界面
2.6.彩色触摸屏的详细参数

关于彩色触摸屏监控菜单操作请下载说明书

产品说明书下载
